고양이 화장실 공기청정기 만들기

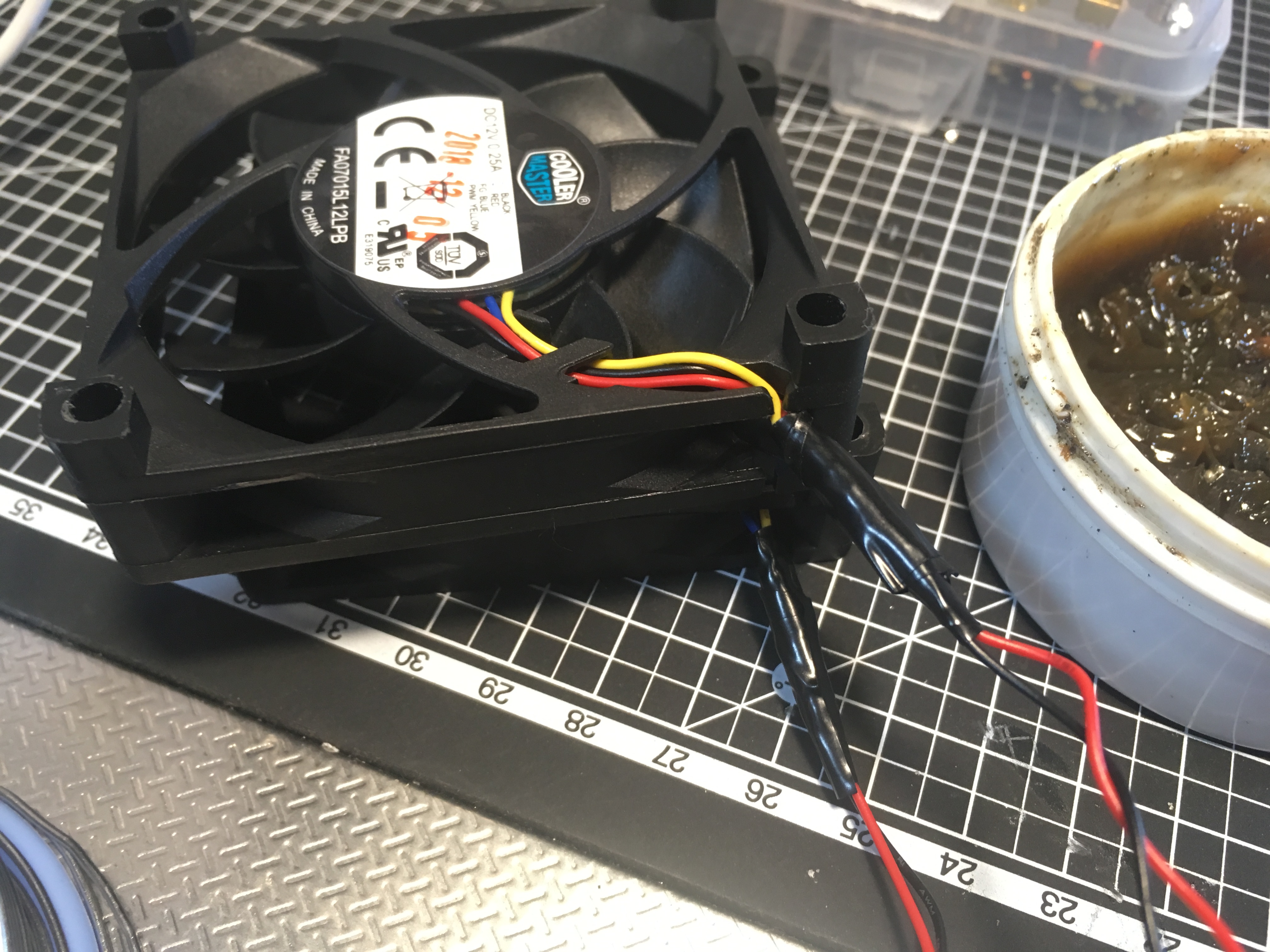

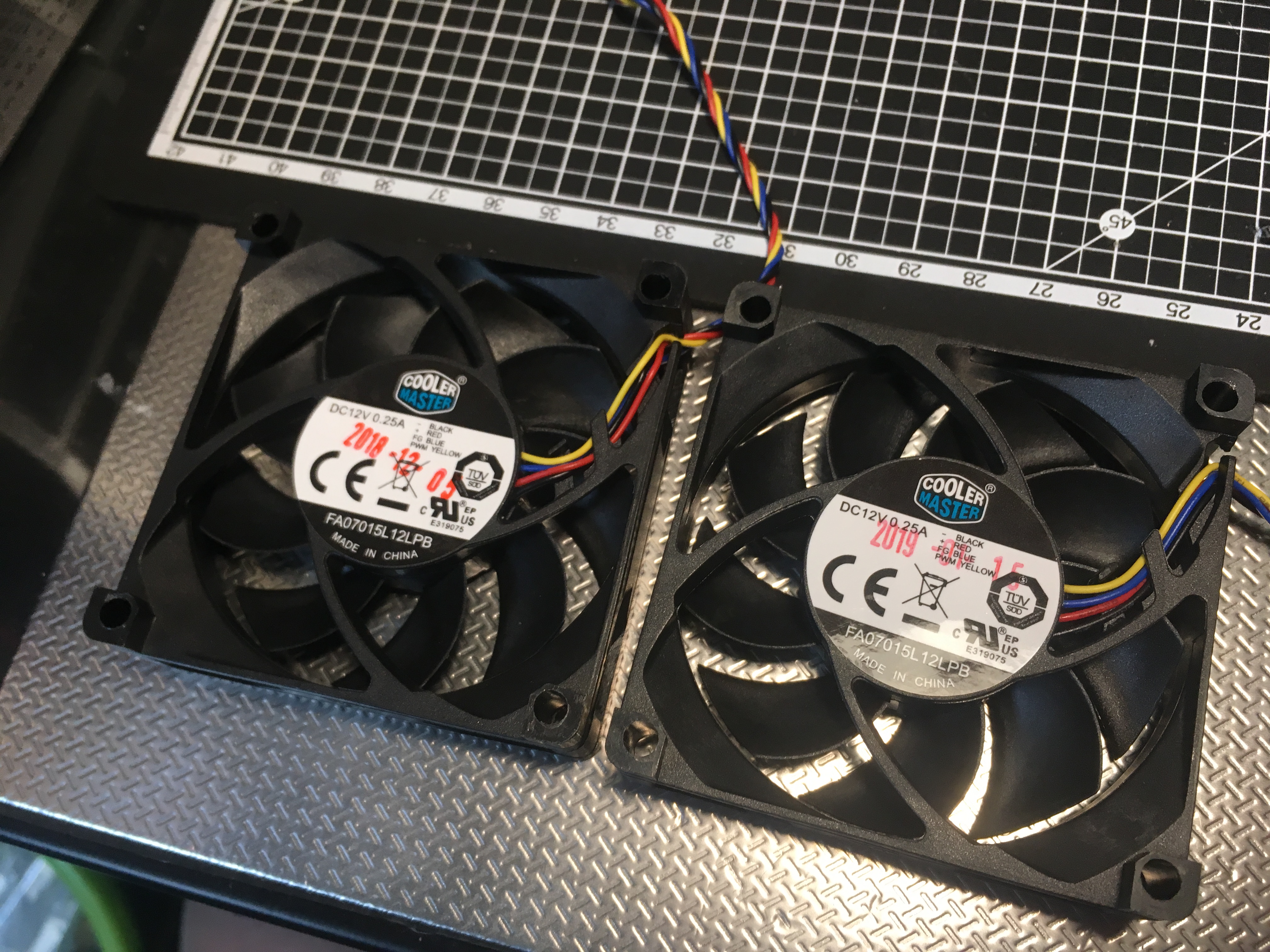

회사에서 후배가 버리고 간(?) 쿨러마스터 쿨러 2개를 준비합니다.

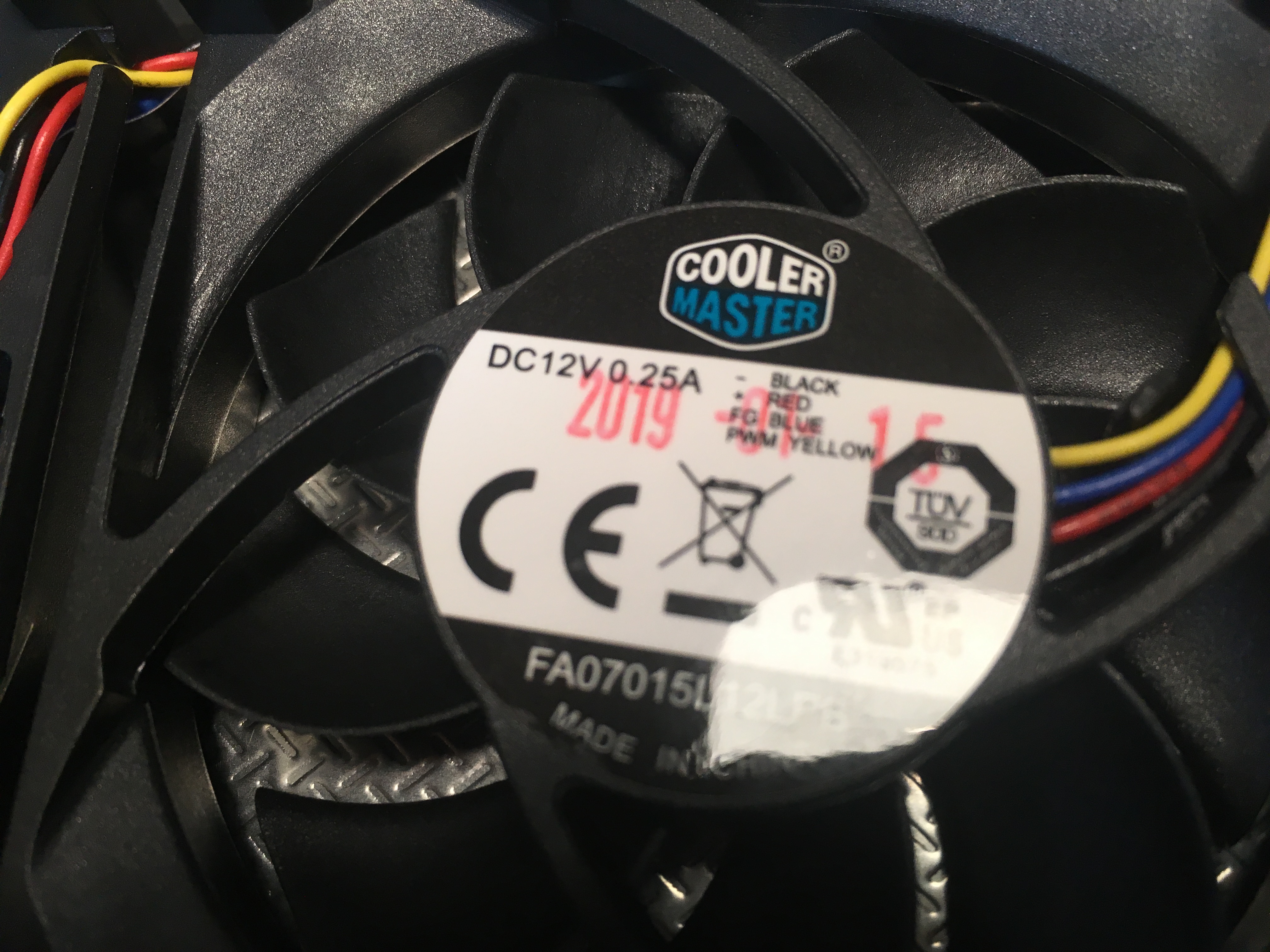

이녀석은 망할 CPU쿨러라서 12V를 넣어줘야 됩니다.

근데 5V를 걸어줘도 돌긴돕니다.









내가 사용하는 전원은 휴대폰충전기이기에....

5V를 12V로 스탭업시켜줘야하는 뭔가가 필요했습니다.

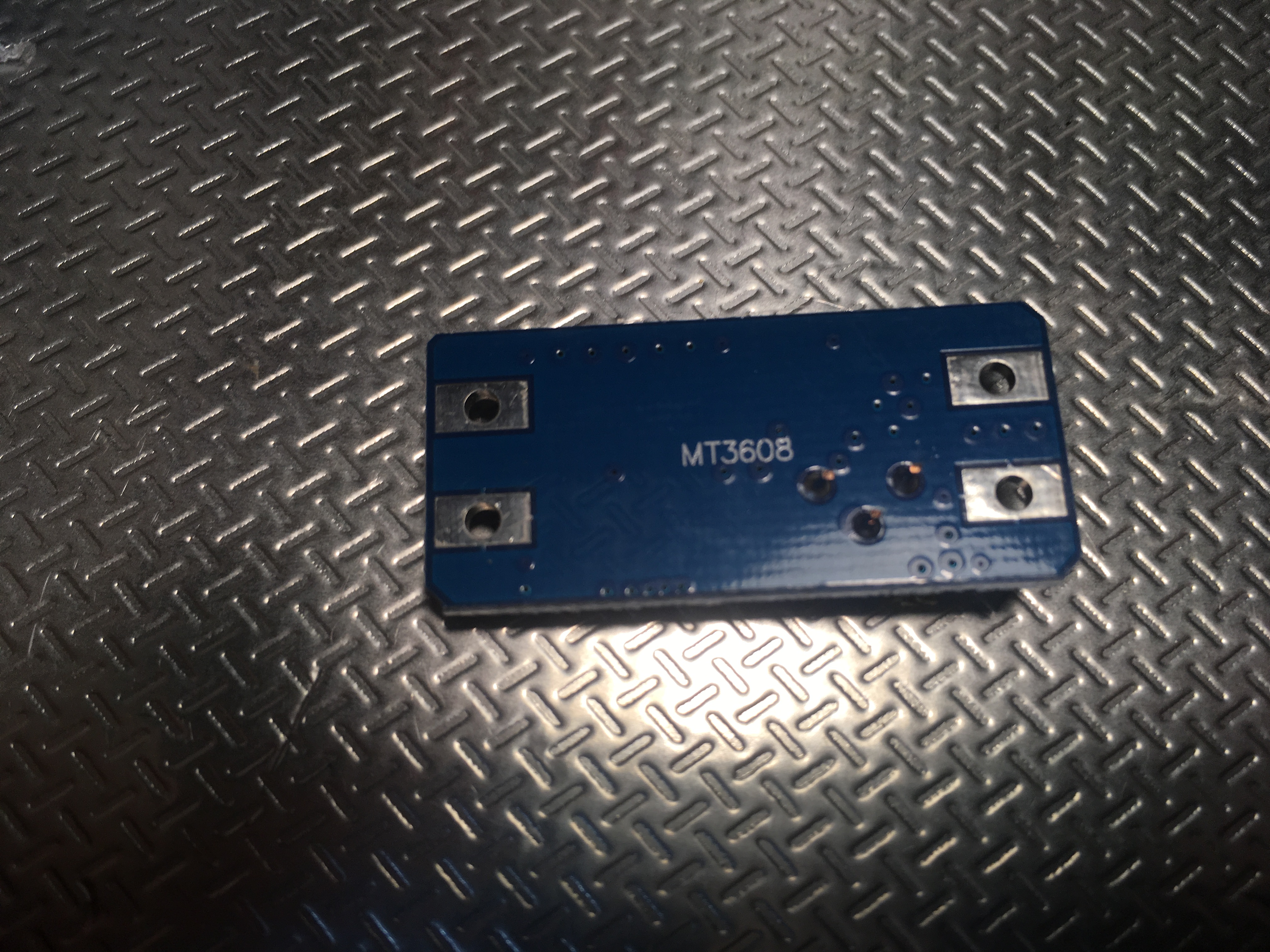

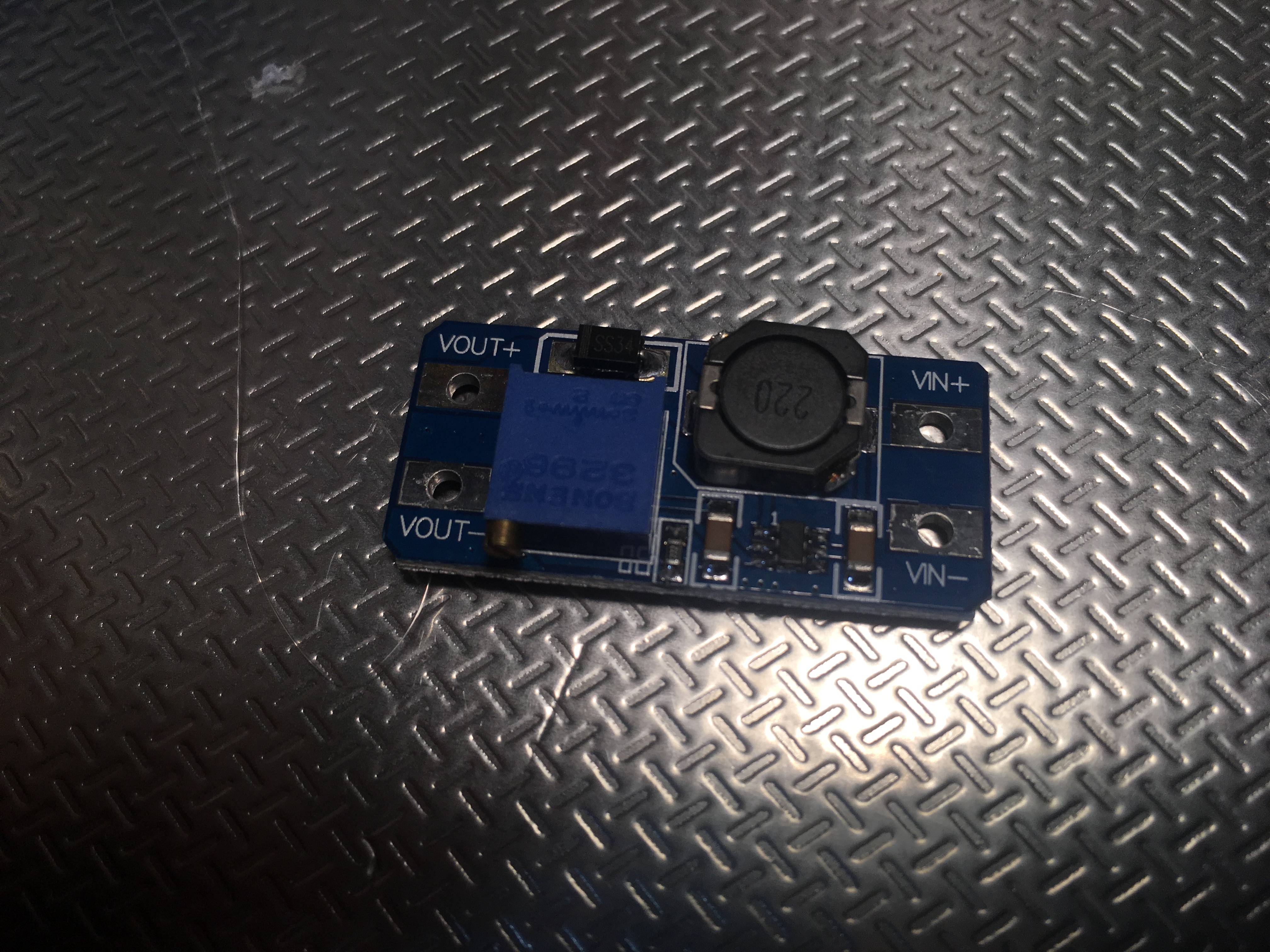

MT3608...
500원으로 구매할 수 있습니다.

간단하게 전압을 스탭업시켜주는 모듈입니다. (최대 3A인가 까지 지원하는걸로)

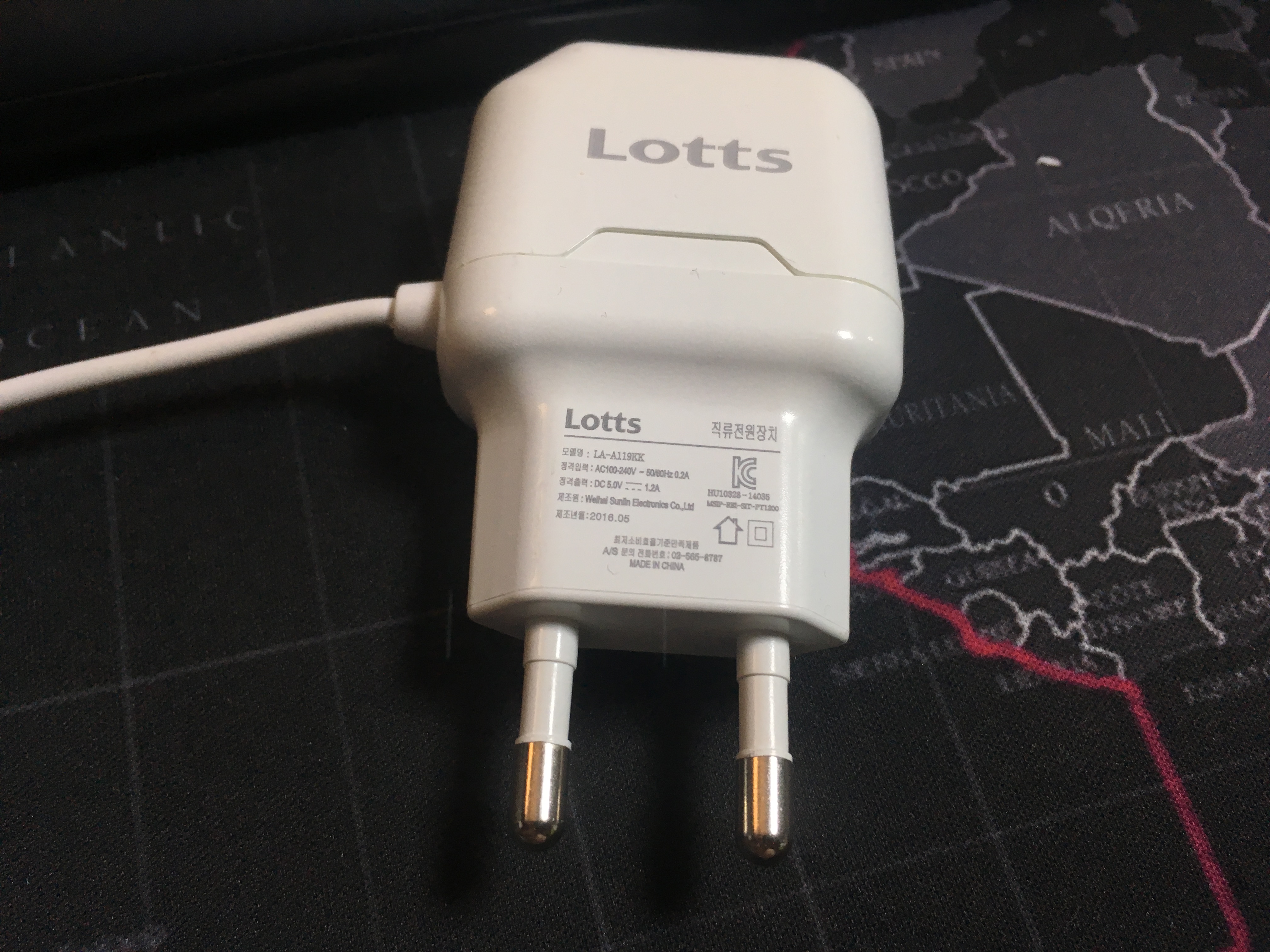

내가 사용할 충전기

5V 1.2A로 아주 준수한 성능이네요.

이정도면 5 X 1.2니깐 6W의 전력을 사용할 수 있겠네

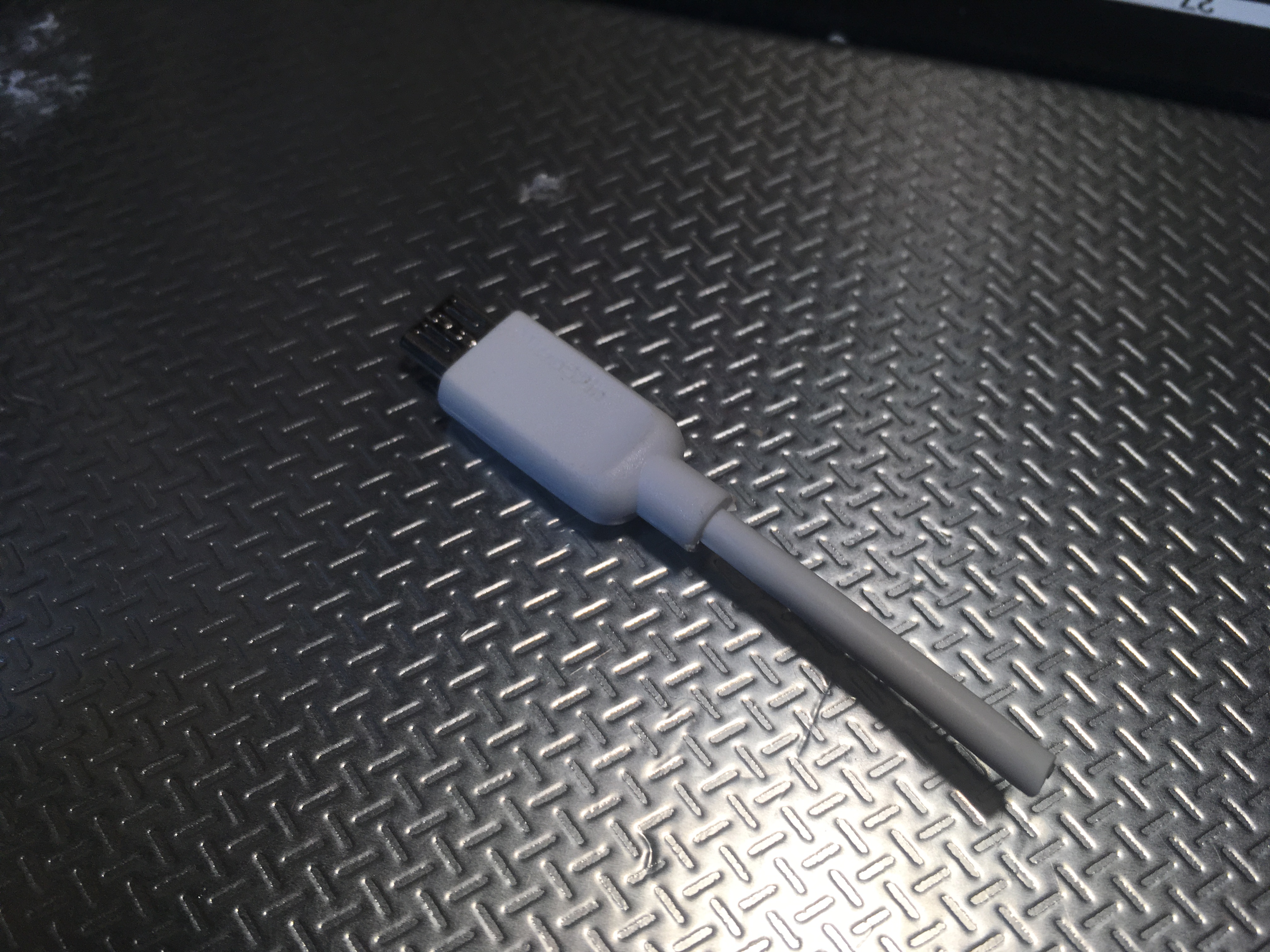

충전기에 달려있던 케이블을 과감히 자릅니다.







플러스 마이너스를 잘 납땜해주고 쇼트되지 않도록

수축튜브로 마감해줍니다.

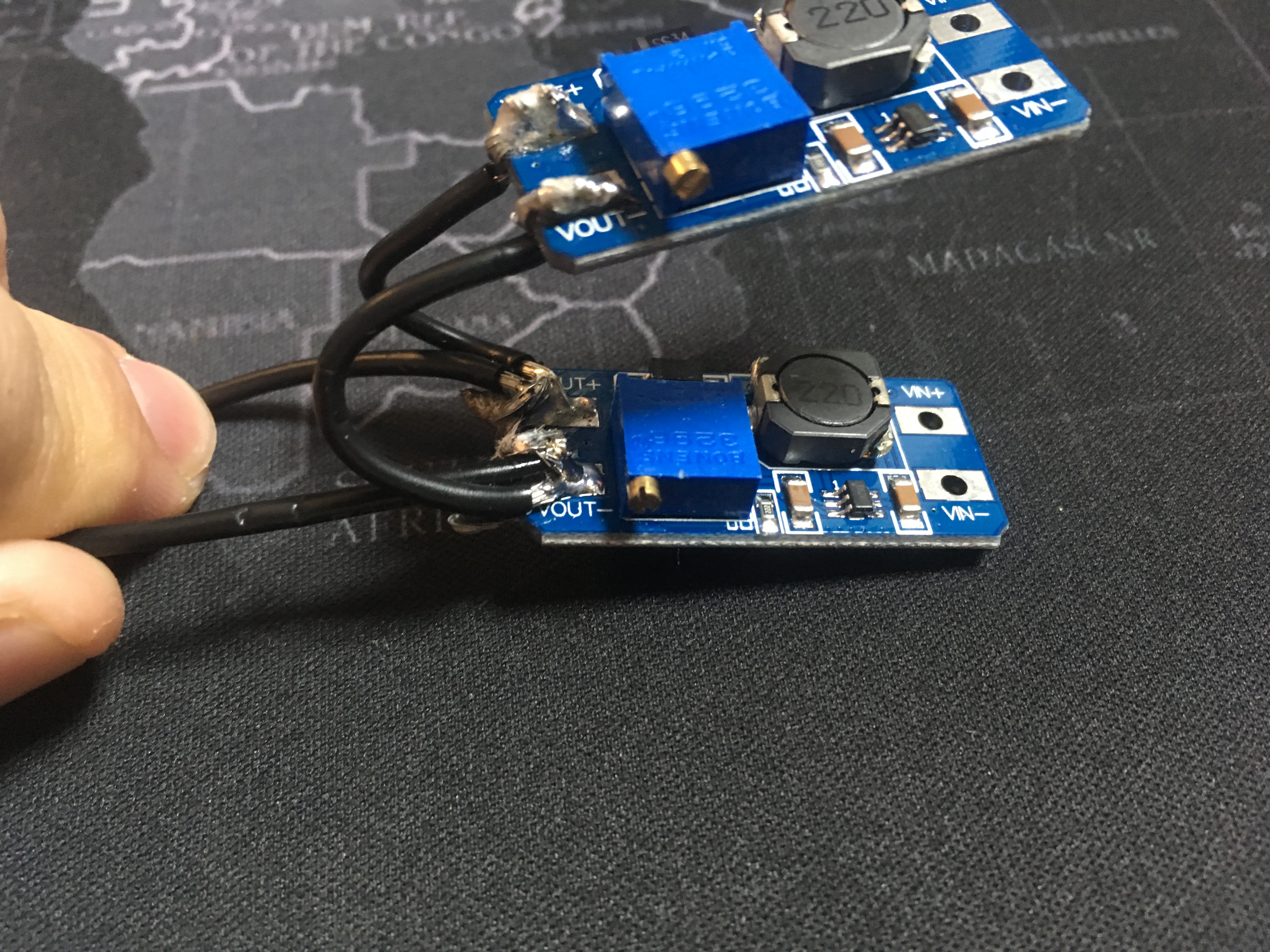

스탭업모듈에 납땜을 했는데

반대로 납땜이 되어부렸네요 ㅋㅋㅋㅋ

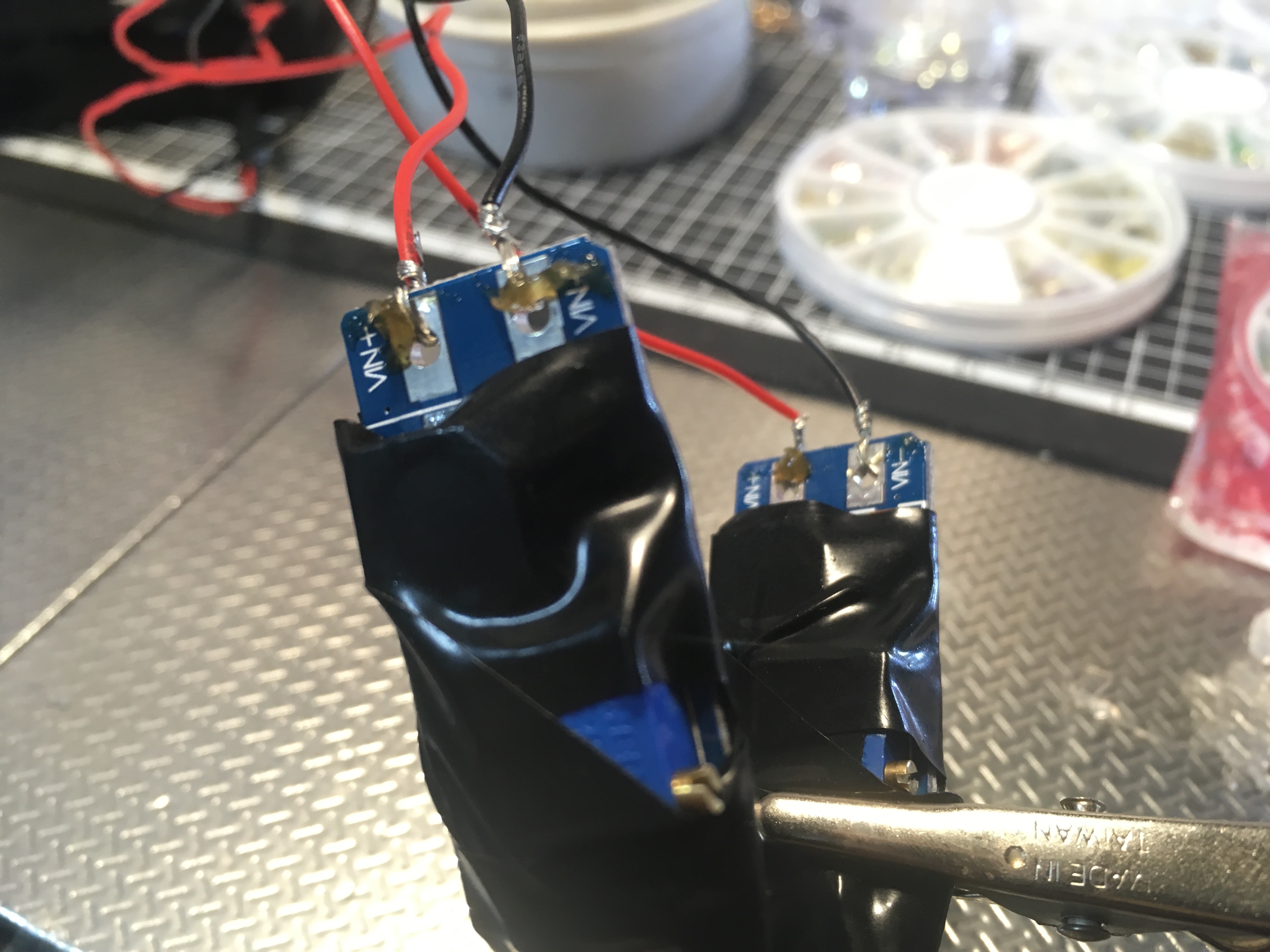

VIN에 다시 납땜해줘야 합니다.









참고로 페이스트를 발라주면 납땜이 기가 맥히게 잘됩니다.







팬에서 2가닥만 사용하고 나머지 2가닥은 버립니다.

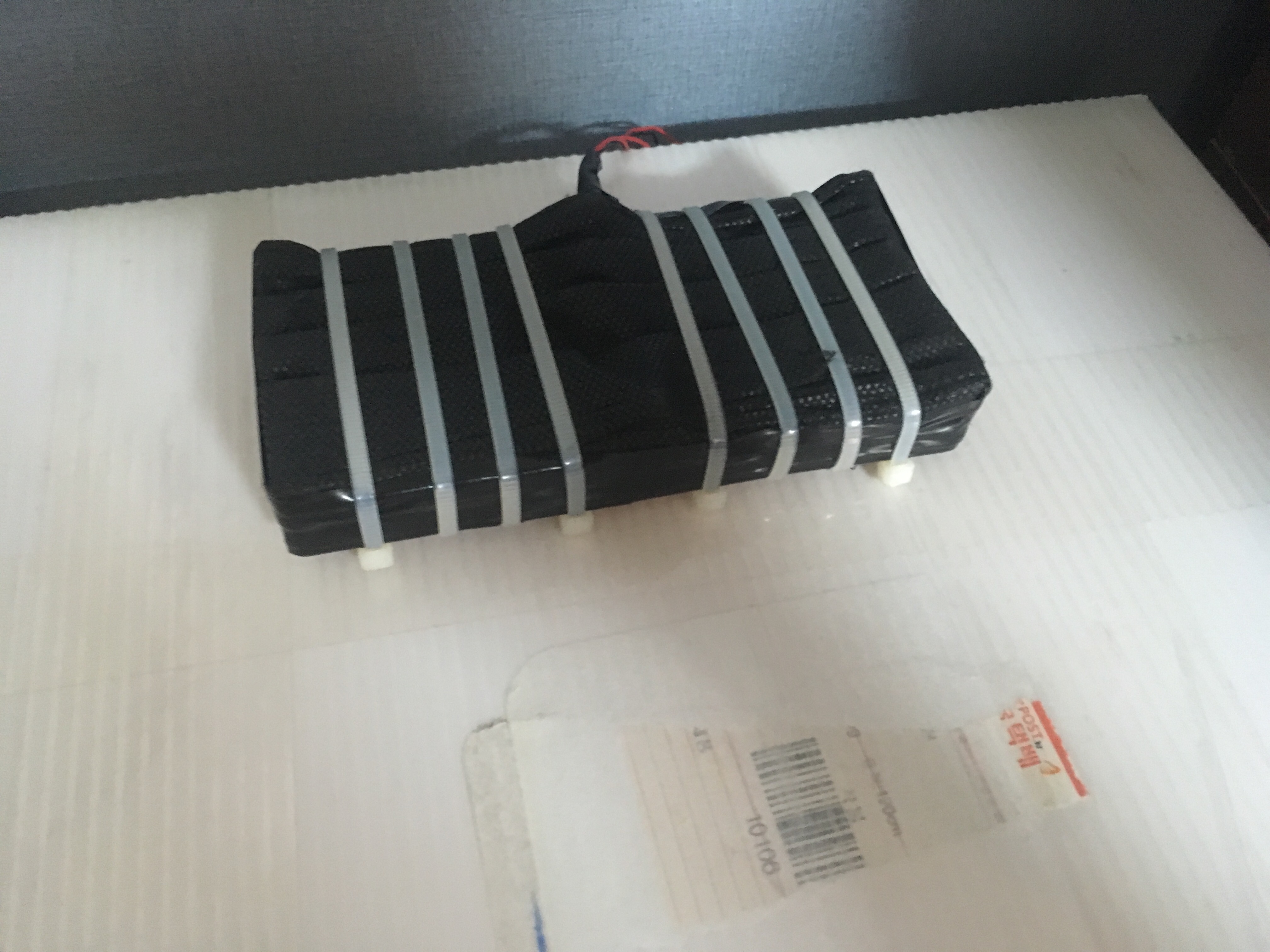

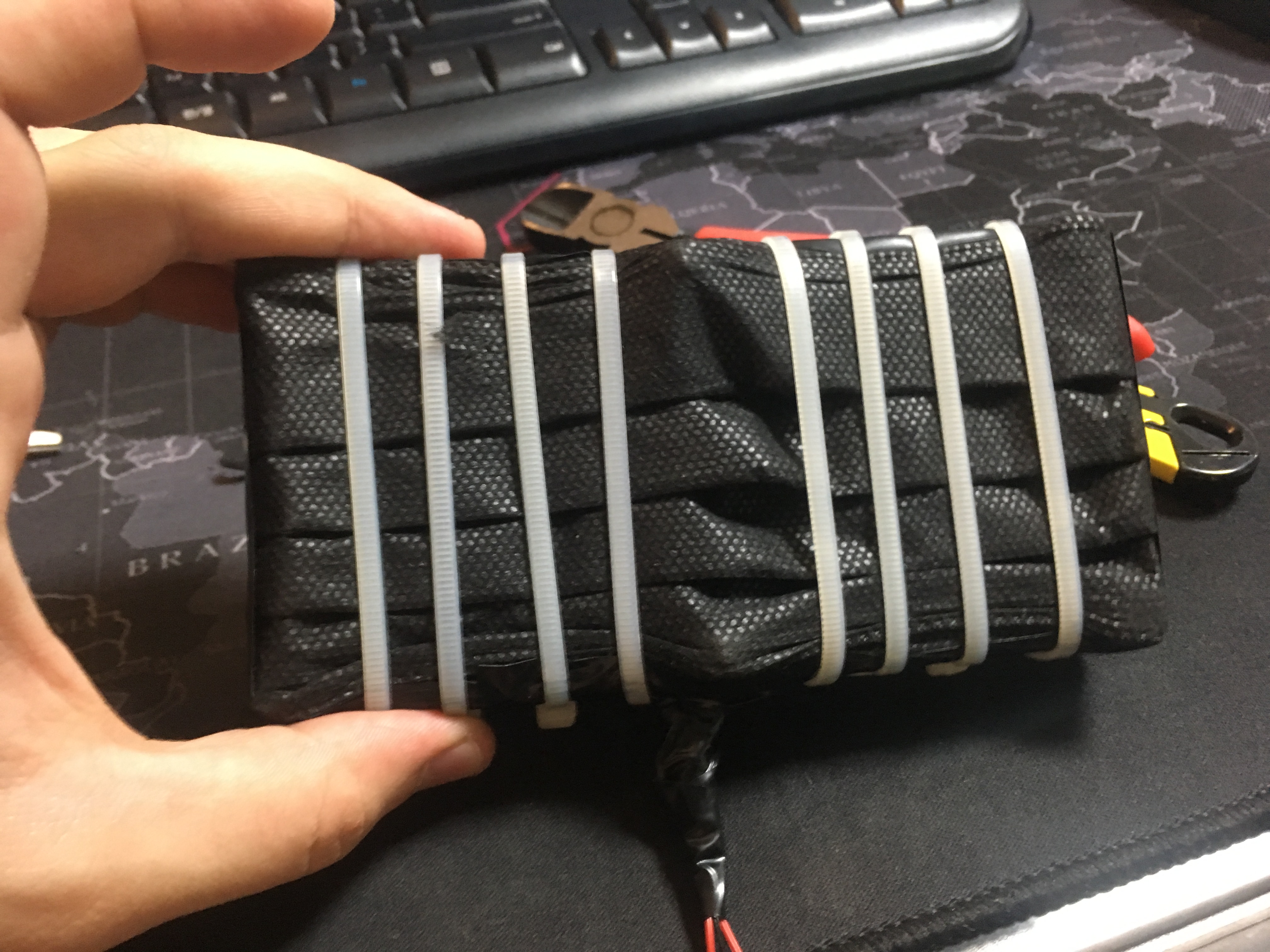

다이소에서 파는 일회용마스크를 붙여주면 어느정도 공기청정을 해주지 않을까 싶네

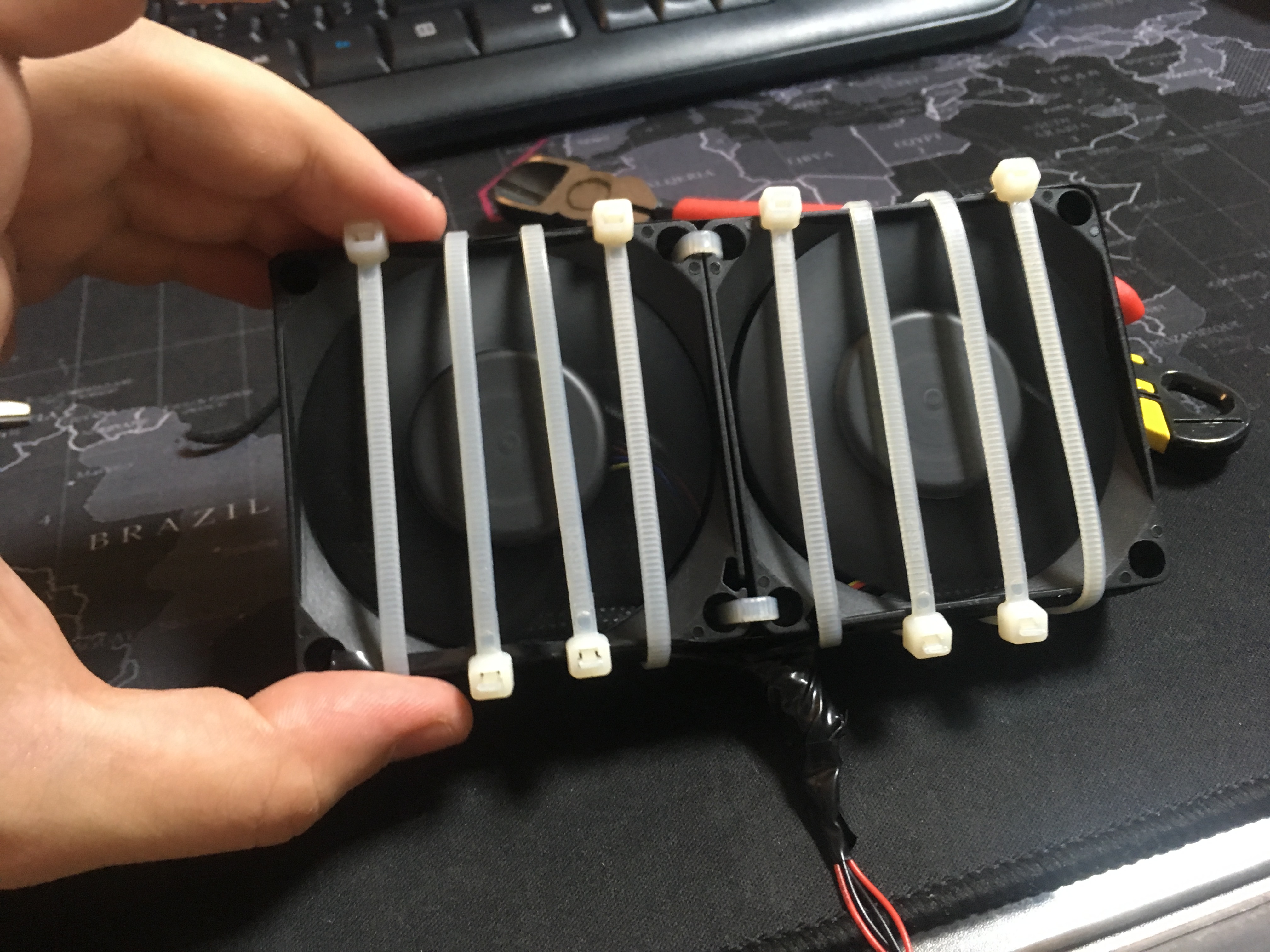

굉음을 내며 돌아가는 팬에 손이 끼지 않도록 케이블타이를 묶어줍니다.

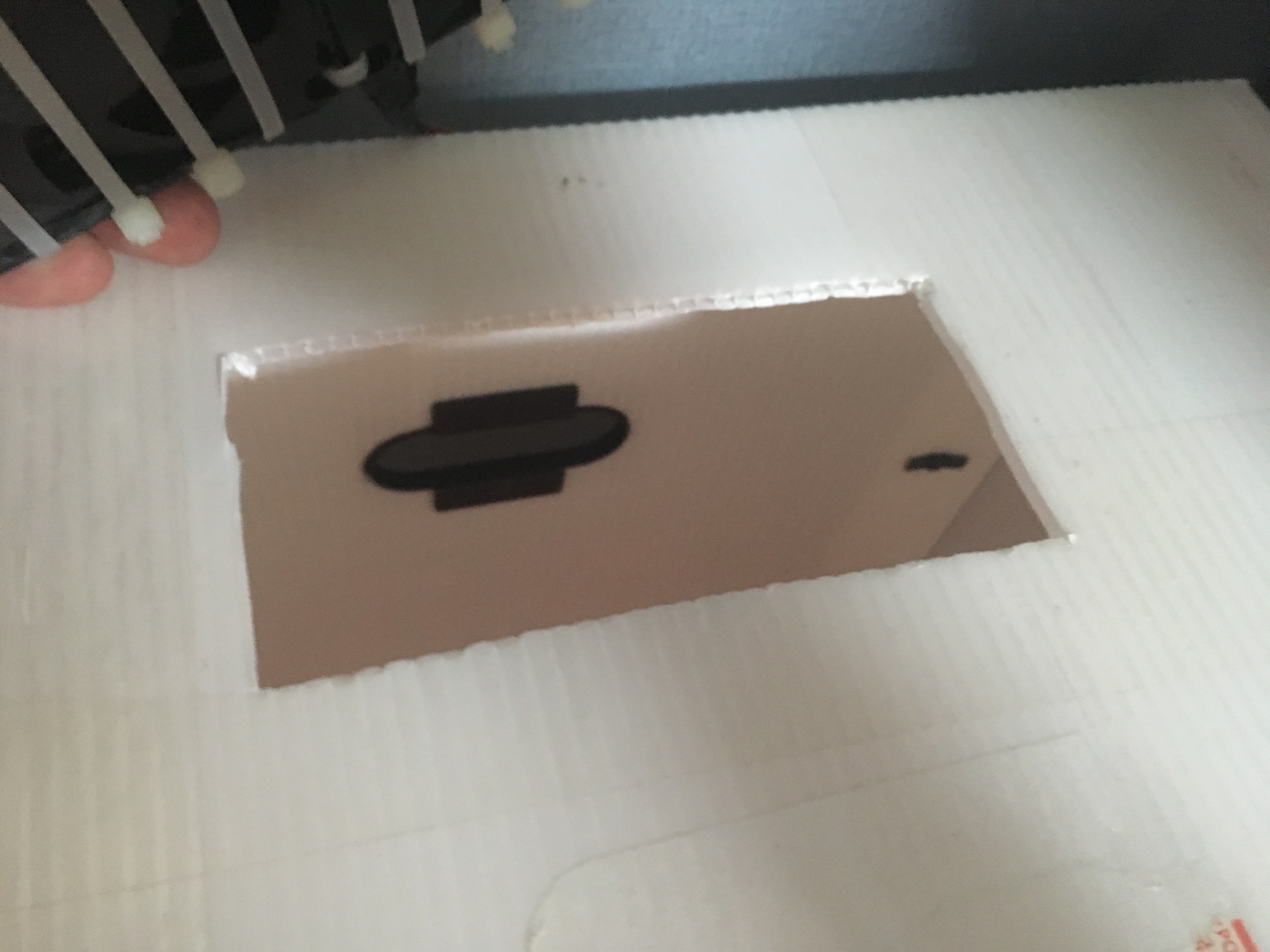

화장실 천장에 구멍을 뚫습니다.









안착후 글루건을 쏴줍니다.

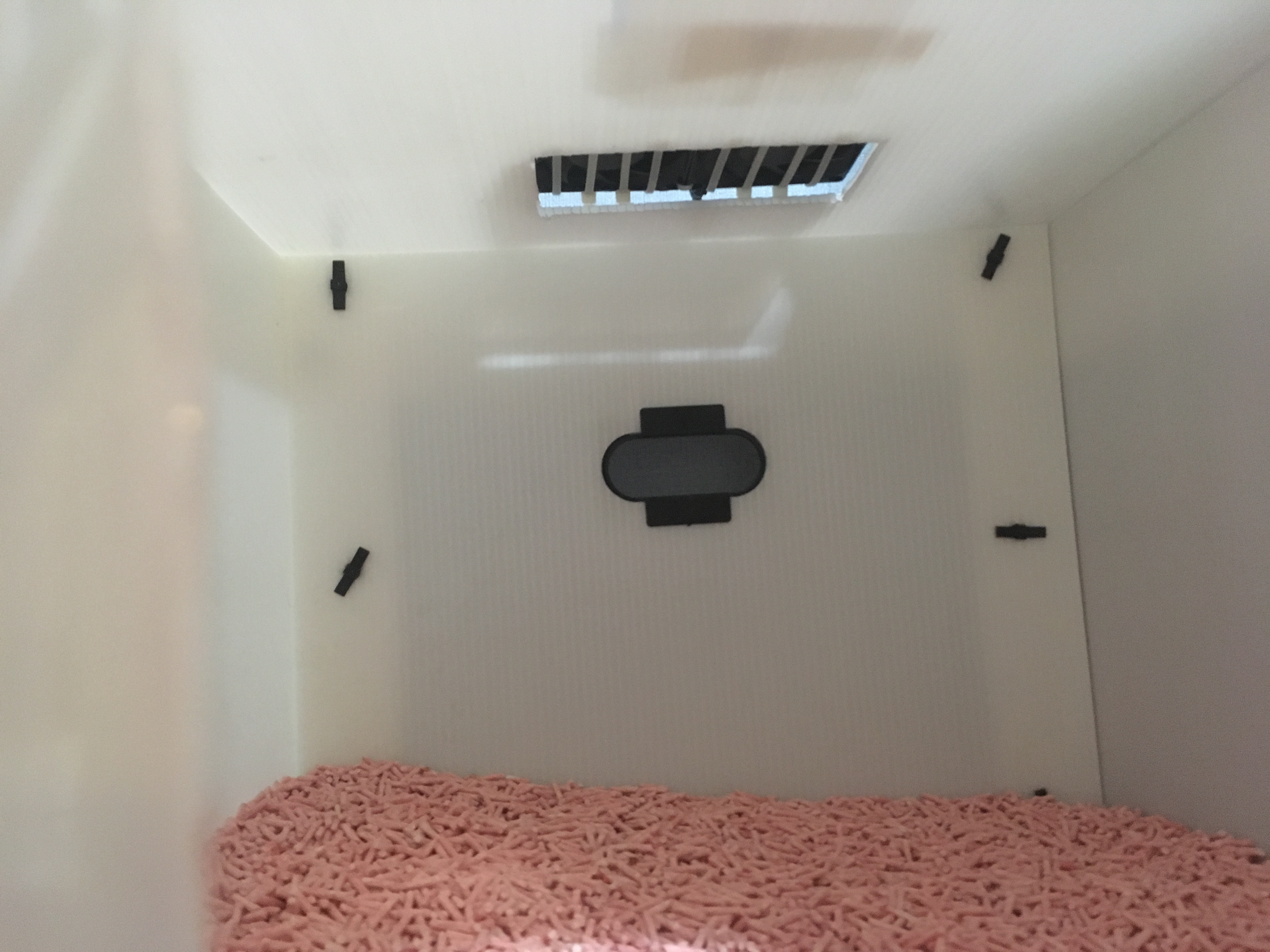

완성.

소리가 너무 커서 고양이들이 화장실을 자주 안가게됩니다. ㅋㅋ
